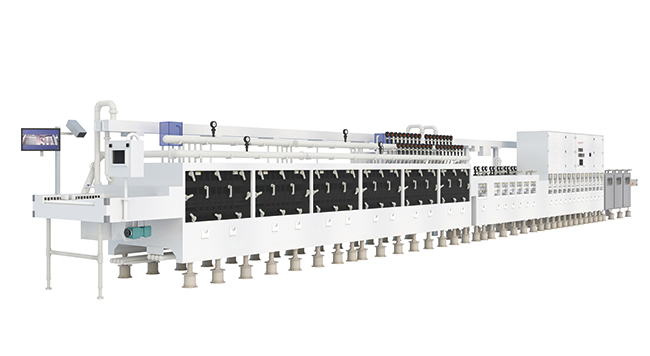

设备流程：

入板 Þ显影 Þ新液洗 Þ冲污水 Þ溢流水洗(1)(2)(3)(4)（5）（6）Þ 清水洗 Þ 干板组合Þ出板



设备规格：

设备外尺寸: 8330mm(L) * 2140mm(W) * 2500±25mm(H) (产速与设备长度大致成正比)

PCB板规格:  i)  610 mm * 610 mm             [最大]

ii) 200 mm * 200 mm             [最小]

iii) 0.3～3.2 mm                [厚度]   [标配：55轴距]

iV)  0.1～3.2 mm                [厚度]   [订做：35轴距]

生产速度:   0.6～5米/分钟(可调)            [工作产度预设为: 2.5米/分钟]



设备特点：

1、可独立调压的水平摇摆喷盘设计 ，喷洒更均匀，生产更流畅；

2、显影配置机械式（或真空式）破泡装置，避免消泡剂污染，有效减少药液浪费；

3、机组设计有全自动测显影点程式，方便生产操作使用；

4、多级逆流式水洗，单点补水量只需4～6L/min；
